ワゴンの選び方

WAGON

ワゴンって何?

  • 作業の主役となる什器がワークテーブル(作業台)であるのに対し、ワゴンは作業者の周辺や工程間で活躍する大変便利な製品です。
  • ワゴンにはキャスターが付いた移動式と、定位置で使用する固定式に大きく分けられますが、機動力を生かした移動式が多く使われています。
  • 一般的なワゴンの構造は4本の支柱と棚板やキャビネットで構成されています。
  • バリエーションは耐荷重別に分かれていたり、天板やオプションの組合せで多機能なものまで多種多様あり、その機能を活用することが作業者の動きをアクティブにさせる第一歩です。

ヤマテックワゴンの種類

軽量型ワゴン

耐荷重:50kg

軽量小物の収納&移動用として使用されます。小回りが利く便利なワゴンです。パネル付やこぼれ止め付など種類豊富!キャスターも4種類からお選びいただけます。

中・重量型ワゴン

耐荷重:160~500kg

用途に合わせて50㎜ピッチで棚板や各種キャビネットを上下に組み合わせることができます。収納機能を強化した中・重量クラスのワゴンです。

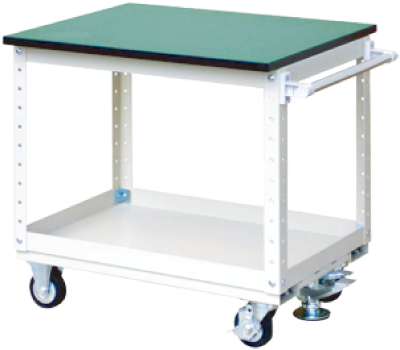

天板付ワゴン

耐荷重:50~240kg

オープン型ワゴンに天板を付け作業台の補助的役割を果たしたり、PCを積載し在庫管理のパートナーとして便利に使えるワゴンです。

ツーリングワゴン

耐荷重:160kg

金属加工をする切削工具を工作機械に取り付けるための「ツーリング」と呼ばれる高価なアダプター機器をしっかり収納する専用の保管ワゴンです。

修理作業用ワゴン

耐荷重:320kg

工具部品キャビネットにキャスターが付いたワゴンです。コーナー部にはR加工を施した安心設計。作業者のベストパートナーワゴンです。

ステンレスワゴン

耐荷重:80kg

さびにくく耐食性・耐熱性に優れ汚れも落ちやすい為、クリーン度が求められる病院・食品・理化学・電子部品などの分野で多く使用されるワゴンです。

軽量型ワゴン

コンビニワゴン

弊社商品のシリーズ名称は〈コンビニワゴン〉です

キャビネット付き

コボレ止め付き

パンチングパネル&
フック付き

色彩ワゴン

用途に応じたお好きなキャスターをお選びいただけます

ゴムキャスター

Pタイルやフロアタイルなど平滑な床には耐水性・弾性のあるゴムキャスター

ナイロンキャスター

薬品・油を使用する耐薬性・耐油性を求められる場所ではナイロンキャスター

ウレタン巻き ナイロン双輪キャスター

オフィスや店舗などハードな動きに対応する大径75φのウレタン巻きナイロン双輪キャスター

色彩ワゴン用カラーキャスター

色で区分したい場合やワンポイントで明るい演出をするならカラーキャスター

中・重量型ワゴン

スペシャルワゴン

弊社商品のシリーズ名称は〈スペシャルワゴン〉です

移動式

固定式

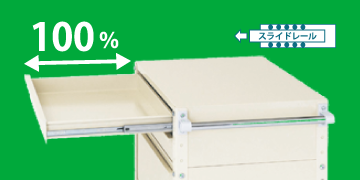

フルオープン(スライドレール)の引出し

キャビネットの引き出しは奥の物が取り出しやすくて使いやすいフルオープンの引き出しです。

用途に応じたお好きなキャスターをお選びいただけます

キャビネットの色はアイボリーとグリーンがあります。

W600×D400

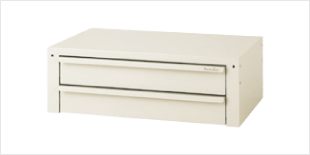

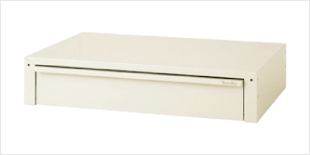

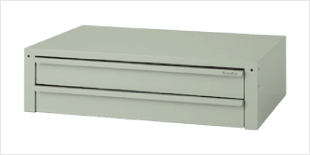

浅型2段タイプ

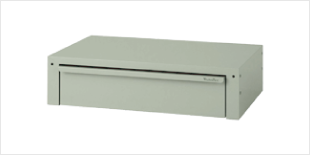

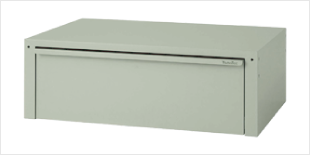

深型1段タイプ

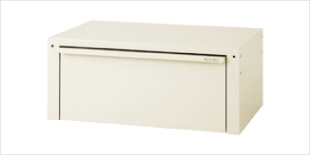

超深型1段タイプ

W750×D500

浅型2段タイプ

深型1段タイプ

超深型1段タイプ

キャビネットの組合せ例

W6CS-S-IV

W6CU-BSD-G

W6CU-BD2-IV

W6CS-D-G

W6CS-SM-IV

W6CU-S2M2-G

W6CU-SBD-IV

W6CS-M-G

W6CU-SD2-IV

天板付きワゴン

バリエーション豊富な天板付きワゴン 150ワゴン<32アイテム>

天板材質低圧メラミン・塩ビシート(RoHS2対応)
天板サイズW750×D600㎜・W750×D450㎜・W600×D450㎜・W450×D450㎜
高さH738㎜・H825㎜・H950㎜
タイプ移動式 12サイズ・固定式 4サイズ

こだわりぬいた天板付きラボワゴン<16アイテム>

天板サイズ4種
高さ3種
タイプ移動式 12サイズ・固定式 4サイズ
耐薬天板<ケミテクト天板>

表面素材にケミテクトを採用。強酸・強アルカリなどの薬品を使う実験台用天板として最適です。

エラストマーキャスター

耐水性・耐薬品性・耐候性に優れ、クッション性が良好のため多少凹凸のある路面でも安定した走行性能を発揮します。グレー色の車輪は走行跡が目立ちません。

安定感最強の天板付きスペシャルワゴン<8アイテム>

移動式
固定式
天板サイズ2種
カラー2種
タイプ移動式・固定式

使いやすい傾斜天板が付いたジャストフィットワゴン<2アイテム>

2段タイプ
(座り作業用)
3段タイプ
(立ち作業用)

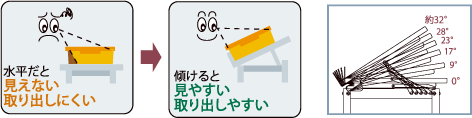

天板を傾けることで中のものが見え、取出しやすくなります。約32°まで5段階の調整ができます。オプションでパンチングパネル(3段タイプのみ)、1段キャビネットなど取り付けられます。

タイプ2段タイプ(座り作業用)
3段タイプ(立作業用)

昇降天板付きタイプ

ハンドルの回転で天板高さを無段階調整できます。ハンドルは取り外し式のため、作業の邪魔になりません。

タイプH672~902㎜・H972~1202㎜
3段タイプ
(立ち作業用)

ツーリングワゴン

ツーリングについて

工作機械ではドリルやエンドミルなどの工具を使って加工を行いますが、工具の形状が異なるため直接主軸に取り付けることはできません。そこで、工具を正確に取り付けるために「ツーリング」と呼ばれる保持具が使われます。ツーリングは主軸に接続するシャンクや工具を保持するホルダ、着脱を効率化するアダプタなどで構成されています。シャンクにはBTやHSK、NTなど複数の規格があり、それぞれに特長があります。

ホルダー数

BT-50/NT-50用
#50ホルダー12個

BT-40/NT-40用
#40ホルダー17個

BT-50/NT-50用
#50ホルダー18個

BT-40/NT-40用
#40ホルダー24個

BT-50/NT-50用

W6TCS-N501-IV

W6TCS-N502-IV

W6TCU-BM501-IV

W6TCU-BM502-IV

BT-40/NT-40用

W6TCS-N501-IV

W6TCS-N502-IV

W6TCU-BM501-IV

W6TCU-BM502-IV

修理作業用ワゴン

ツールケースワゴン

弊社商品のシリーズ名称は〈ツールケースワゴン〉です。
主に自動車業界・二輪業界においてメンテナンスで使用されることが多い商品です。

TWZ-936R

仕切り板

マット

サイドホルダー

ツールケースワゴンの特徴

インジケーター付オールロック錠

解錠/施錠が色により一目でわかります。リバーシブルキーですので差し込みがスムーズにできます。

全段ラッチ機構付

引出しは全段ラッチ機構付。移動時の不意の飛出しを防ぎます。

樹脂製ハンドル

取り回ししやすい大型の樹脂製ハンドル付き。

カラーバリエーション

鮮やかなDSレッドとシックなDSブラックからお選びいただけます。

キャスター

キャスターは100φウレタン車を採用。床面を汚しにくい材質です。自在ストッパー付2個、固定2個。

スライドレール

引出し内寸のほぼ一杯まで引き出せ、奥の物も取り出しやすい構造です。

ステンレスワゴン

ステンレスについて

SUS304 SUS304

2種類の材料から選べます

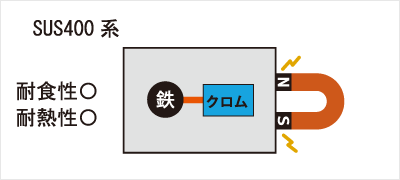

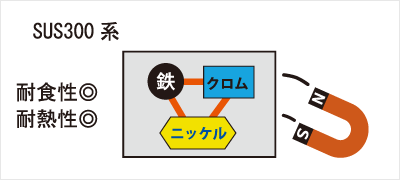

ステンレス鋼には主にSUS304とSUS430の2種類があり、どちらも耐食性や耐熱性に優れていますが、SUS304の方がより高性能で価格も高くなります。SUS304には磁性がなく、SUS430には磁性がある点が大きな違いです。この違いは、SUS304に含まれるニッケルの有無によるもので、ニッケルを加えることで耐食性が向上し磁性がなくなります。どちらも鉄をベースにクロムなどを加えて作られた合金です。SUS304はクリーンルームや屋外に適しており、SUS430はコスト重視の広範な用途で使われます。

ステンレスワゴンの特徴

No.4仕上げ

表面仕上げは光沢のある細かい目のNo.4仕上げ。落ち着いた色合いは美観に優れ、細かなキズや指紋が目立たず永くご使用いただけます。

ハンドル

ハンドルは標準装備。持ちやすいφ25。

床面を汚さないキャスター

車輪は摩耗に強くクッション性に優れ、床面を汚しにくいウレタンキャスター仕様。

支柱

支柱部はφ25mmのパイプを使用。
カドがなく安全性に優れています。パイプには溝が刻まれており、3段タイプの場合は取付位置を25㎜ピッチで変更できます。

棚板取付方法

任意の溝にストッパーを取付け、棚板のコーナーブラケットを上から数回叩いて固定します。
はめ込み式のため棚板がぐらつかないようしっかりとねじ込んでください。
